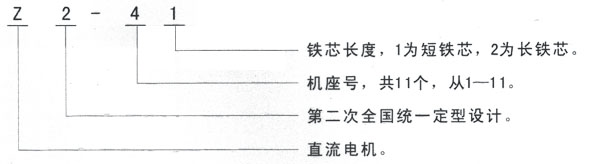

西安泰富西瑪Z2系列直流電機型號說明
      Z表示“直”流，2表示第二次全國定型設計，橫線后數字表示機座號與鐵心長短，西瑪電機以Z2-41為例4代表4號機座，1代表短鐵心，而Z2-112中11代表11號機座，2代表長鐵心。

西安泰富西瑪Z2系列直流電機概述
      1、Z2系列小型直流電機為中華人民共和國機械工業部JB1104-68部頒標準系列小型直流電機。
      2、西安西瑪電機Z2系列小型直流電機共分11個機座號，每個機座號有二種鐵心長度。制造有直流電機、直流發電機、直流調壓發電機三種，適用于一般正常的工作環境。Z2系列小型直流電機作一般傳動用，發電機作為一般直流電源用，調壓發電機作蓄電池組用。
      3、勵磁方式：電機為帶有少量穩定繞組的并激或他激勵磁。
         發電機為復激或他激勵磁（額定電壓為230伏的發電機）；調壓發電機為并激勵磁（不帶串激繞組）。
         電機的他激勵磁電壓制成有110伏或220伏兩種。
         電機額定電壓110伏的僅有他勵電壓110伏一種。
      4、電機可用三角皮帶、正齒輪或彈性聯軸器進行傳動，不使用電機軸承受軸向推力。
      5、西安泰富西瑪Z2系列電機根據使用要求可制成濕熱帶地區使用的具有防潮、防霉、防煙霧性能的濕熱帶型（TH）直流電機，應另行協議。
         Z2系列2-11#還可制成ZYS-A型測速機的派生機構。
      6、Z2系列電機基本系列為自通風電機，當降低外施電樞電壓向下調速時，轉矩隨轉速下降而相應的降低。
      7、Z2系列6-11號電機還可以制成外鼓風結構型式，鼓風機安裝在軸伸端端蓋的上方。
      8、Z2系列6-11號電機外鼓風機型號見表1。
      9、西安泰富西瑪Z2系列電機為一般工業用小型直流電機，其電動機適用于恒功率調速范圍不大于2:1，過載能力不大于1.5倍額定轉矩的電力拖動。可使用于金屬切削機床、造紙、染織、印刷、水泥等工業。發電機可作動力電源，照明或其他恒壓供電。

西安西瑪電機質量保證
      西安西瑪電機（集團）股份有限公司是國內專業生產大中型、高低壓、交直流電機的大型企業，是集電機設計制造、電氣控制、機械加工、模具、鑄造、運輸?shù)茸詣?dòng)化、成套工程為一體的系統化動力系統提供商。產銷規模在全國電機行業中名列前茅，連續7年保持了高速增長的發展態勢。并已在2004年入圍中國機械行業500強，2005年中國電器工業排名第58位。1995年率先在行業取得了ISO9001-1994質量體系認證，2005年8月通過了中國質量認證中心（CQC）的ISO9001-2000質量體系認證。2006年5月通過了ISO14000環境管理體系和OHSAS18000職業健康安全管理體系認證，同時又通過歐洲“CE”，美國“UL”和國家安全強制性“CCC”認證，質量信譽AAA等級企業。主導產品先后或得“部、省、市名牌產品”及“西安市免檢產品”，“中華之光名牌產品”等榮譽稱號。
      為了提高各類機電產品質量，加強售前售后服務，讓顧客放心滿意，西瑪電機堅決執行機械工業部機床工具行業科研設計院所八個單位“質量保證聲明”，認真貫徹落實聲明中各項條款，并嚴格按ISO9001:2000質量管理體系各項規章制度，保證做到：
      一、認真貫徹執行國家有關標準，嚴格按標準貨合同技術要求制造、檢查所生產的產品，不合格不出廠。
      二、產品測量基等各類成品份產品總裝，聯機調試完工后，裝配人員對其進行72小時運轉考機后方可交檢：嚴格按過有關標準進行跑核試驗和可靠性試驗，以調高新產品可靠性，消除早期故障。
      三、在正常銷售條件下，上述成臺份產品嚴格按期交貨。功能部件保證在三個月內供貨，特殊情況可以提前交貨。如發生延期，按質量上臺階“九七”新舉措實施賠償。
      四、顧客在使用產品過程中，如發現質量問題，在接到顧客通知后，保證在24小時答復，需現場服務的，48小時內啟動，并做到故障不排除維修人員不撤離。
      五、產品出廠，技術文件完備。凡屬產品質量問題，一律三包維修，產品維修仍達不到出廠要求，產品包退包換。
      六、西瑪電機產品一經出售終身成本費保修。

泰富西瑪Z2系列直流電機訂貨須知
      1、訂貨時請先查閱產品樣本，確定所需產品的型號規格等數據，盡可能選擇樣本所列的標準規格產品，在訂貨合同中請注明電動機的型號、功率、電壓、旋轉速度、激磁方式、激磁電壓及結構安裝形式等數據。
      2、對于5.5kW及以上的2極電動機和37kW及以上的4極電動機不能用皮帶傳動。
      3、如無特殊要求，西瑪電機默認參數為：安裝方式臥式B3、絕緣等級B級、防護等級IP44。
      4、如有特殊要求，請?jiān)诤贤凶⒚鳎⑹孪扰c我廠聯系。


轉載請說明來自西安泰富西瑪電機（西瑪電機集團）官方網站：http://www.mahuoo.com/dianji/dianji_zhiliu372.html

型號	功率	額定電壓	額定 電流	弱磁最 大轉速	效率	飛輪力矩	重量
	KW	V	A	rpm	Eff%	KG-m2	kg
Z2系列小型直流電機 額定轉速 3000r/min——西安西瑪電機·西安西瑪集團
Z2-11	0.8	110	9.83	3000	74	0.012	30
	0.8	220	4.85	3000	75
Z2-12	1.1	110	12.9	3000	77.5	0.015	35
	1.1	220	6.41	3000	78
Z2-21	1.5	110	17.5	3000	78	0.045	50
	1.5	220	8.64	3000	79
Z2-22	2.2	110	24.7	3000	81	0.055	55
	2.2	220	12.35	3000	81
Z2-31	3	110	33.2	3000	82	0.085	67
	3	220	16.52	3000	82.5
Z2-32	4	110	43.8	3000	83	0.105	79
	4	220	21.65	3000	84
Z2-41	5.5	110	60.6	3000	82.5	0.15	85
	5.5	220	30.3	3000	82.5
Z2-42	7.5	110	81.6	3000	83	0.18	100
	7.5	220	40.8	3000	83.5
Z2-51	10	220	53.8	3000	84.5	0.035	144
Z2-52	13	220	68.7	3000	86	0.4	156
Z2-61	17	220	88.9	3000	87	0.56	180
Z2-62	22	220	114.2	3000	87.5	0.65	200
Z2-71	30	220	158.5	3000	86	1.0	265
Z2-72	40	220	210	3000	86.5	1.2	300

型號	功率	額定電壓	額定 電流	弱磁最 大轉速	效率	飛輪力矩	重量
	KW	V	A	rpm	Eff%	KG-m2	kg
Z2系列小型直流電機 額定轉速 1500r/min——西安西瑪電機·西安西瑪集團
Z2-11	0.4	110	5.35	3000	68	0.012	30
	0.4	220	2.68	3000	68
Z2-12	0.6	110	7.68	3000	71	0.015	35
	0.6	220	3.82	3000	71.5
Z2-21	0.8	110	9.84	3000	74	0.045	50
	0.8	220	4.92	3000	74
Z2-22	1.1	110	13	3000	77	0.055	55
	1.1	220	6.5	3000	77
Z2-31	1.5	110	17.6	3000	77.5	0.085	67
	1.5	220	8.7	3000	78.5
Z2-32	2.2	110	25	3000	80	0.105	79
	2.2	220	12.35	3000	81
Z2-41	3	110	34	3000	80	0.15	85
	3	220	17	3000	80
Z2-42	4	110	44.6	3000	81.5	0.18	100
	4	220	22.3	3000	81.5
Z2-51	5.5	110	60.5	2400	82.5	0.35	144
	5.5	220	30.3	2400	82.5
Z2-52	7.5	110	82.2	2400	83	0.4	156
	7.5	220	40.8	2400	83.5
Z2-61	10	110	107.6	2400	84.5	0.56	180
	10	220	53.8	2400	84.5
Z2-62	13	110	139	2400	85	0.65	200
	13	220	69.5	2400	85
Z2-71	17	110	180.6	2250	85.5	1.0	265
	17	220	90	2250	86
Z2-72	22	110	232.6	2250	86	1.2	300
	22	220	115.4	2250	86.5
Z2-81	30	110	315.5	2250	86.5	2.8	405
	30	220	156.9	2250	87
Z2-82	40	220	208	2250	87.5	3.2	430
Z2-91	55	220	284	2000	88	5.9	650
Z2-92	75	220	385	2000	88.5	7.0	685
Z2-101	100	220	511	1800	89	10.3	950
Z2-102	125	220	635	1800	89.5	12	1085
Z2-111	160	220	808	1500	90	20.4	1265
Z2-112	200	220	1010	1500	90	23	1510

型號	功率	額定電壓	額定 電流	弱磁最 大轉速	效率	飛輪力矩	重量
	KW	V	A	rpm	Eff%	KG-m2	kg
Z2系列小型直流電機 額定轉速 1000r/min——西安西瑪電機·西安西瑪集團
Z2-21	0.4	110	5.51	2000	66	0.045	50
	0.4	220	2.755	2000	66
Z2-22	0.6	110	7.68	2000	71	0.055	55
	0.6	220	3.79	2000	72
Z2-31	0.8	110	10	2000	72.5	0.085	67
	0.8	220	4.95	2000	73.5
Z2-32	1.1	110	13.33	2000	75	0.105	79
	1.1	220	6.58	2000	76
Z2-41	1.5	110	17.8	2000	76.5	0.15	85
	1.5	220	8.9	2000	76.5
Z2-42	2.2	110	25.32	2000	79	0.18	100
	2.2	220	12.66	2000	79
Z2-51	3	110	34.3	2000	79.5	0.35	144
	3	220	17.2	2000	79.5
Z2-52	4	110	45.2	2000	80	0.4	156
	4	220	22.3	2000	5
Z2-61	5.5	110	60.6	2000	81.5	0.56	180
	5.5	220	30.3	2000	82.5
Z2-62	7.5	110	82.6	2000	82.5	0.65	200
	7.5	220	41.3	2000	82.5
Z2-71	10	110	110.2	2000	82.5	1.0	265
	10	220	54.8	2000	83
Z2-72	13	110	142.3	2000	83	1.2	300
	13	220	70.7	2000	83.5
Z2-81	17	110	185	2000	83.5	2.8	405
	17	220	92	2000	84
Z2-82	22	110	238	2000	84	3.2	430
	22	220	118.2	2000	84.5
Z2-91	30	110	319	2000	85.5	5.9	650
	30	220	158.5	2000	86
Z2-92	40	110	423	2000	86	7.0	685
	40	220	210	2000	86.5
Z2-101	55	220	286.5	1500	87.5	10.3	945
Z2-102	75	220	385	1500	88.5	12	1085
Z2-111	100	220	511	1500	89	20.4	1265
Z2-112	125	220	635	1500	89.5	23	1510

型號	功率	額定電壓	額定 電流	弱磁最 大轉速	效率	飛輪力矩	重量
	KW	V	A	rpm	Eff%	KG-m2	kg
Z2系列小型直流電機 額定轉速 750r/min——西安西瑪電機·西安西瑪集團
Z2-31	0.6	110	7.91	1500	69	0.085	67
	0.6	220	3.9	1500	70
Z2-32	0.8	110	10	1500	72.5	0.105	79
	0.8	220	4.95	1500	73.5
Z2-41	1.1	110	13.8	1500	72.5	0.15	85
	1.1	220	6.9	1500	72.5
Z2-42	1.5	110	18.2	1500	74.5	0.18	100
	1.5	220	9.16	1500	74.5
Z2-51	2.2	110	26.2	1500	76.5	0.35	144
	2.2	220	13	1500	77
Z2-52	3	110	35	1500	78	0.4	156
	3	220	17.4	1500	78.5
Z2-61	4	110	46.4	1500	78.5	0.56	180
	4	220	23	1500	79
Z2-62	5.5	110	62.2	1500	80.5	0.65	200
	5.5	220	31.1	1500	80.5
Z2-71	7.5	110	85.2	1500	80	1.0	265
	7.5	220	42.1	1500	81
Z2-72	10	110	112.1	1500	81	1.2	300
	10	220	55.8	1500	81.5
Z2-81	13	110	145	1500	81.5	2.8	405
	13	220	72.1	1500	82
Z2-82	17	110	187.2	1500	82.5	3.2	430
	17	220	93.2	1500	83
Z2-91	22	110	239.5	1500	83.5	5.9	650
	22	220	119	1500	84
Z2-92	30	110	323	1500	84.5	7.0	685
	30	220	160.5	1500	85
Z2-101	40	110	425	1500	85.5	10.3	945
	40	220	212	1500	86
Z2-102	55	220	289	1500	86.5	12	1085
Z2-111	75	220	387	1500	88	20.4	1265

型號	功率	額定電壓	額定 電流	弱磁最 大轉速	效率	飛輪力矩	重量
	KW	V	A	rpm	Eff%	KG-m2	kg
Z2系列小型直流電機 額定轉速 600r/min——西安西瑪電機·西安西瑪集團
Z2-91	17	110	193	1200	80	5.9	650
	17	220	95.5	1200	81
Z2-92	22	110	242.5	1200	82.5	7.0	685
	22	220	119.7	1200	83.5
Z2-101	30	110	324.4	1200	84	10.3	945
	30	220	161.5	1200	84.5
Z2-102	40	110	431	1200	84.5	12	1080
	40	220	214	1200	85
Z2-111	55	220	289	1200	86.5	20.4	1265

      技術參數，由西安泰富西瑪電機（西安西瑪電機集團股份有限公司）技術部提供，網絡部收集整理，僅供廣大新老用戶參考選型使用。如果技術參數有誤，請聯系西安泰富西瑪電機網絡部及時更正，以免給用戶帶來不必要的損失。
